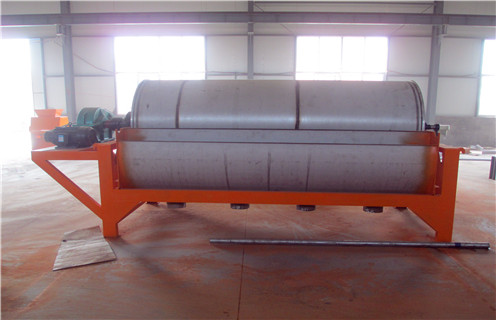

筒式永磁磁選機磁系設計上有哪些特別之處_遠力為您講述筒式永磁磁選機磁系設計上有哪些特別之處磁場分布圖,筒式永磁磁選機設備常用作強磁性細粒鐵粉的濕式分選，采用同心圓磁系，磁系的包角為135.35°。磁選機磁系磁極的極性排列一般是這種形式的：對大塊礦石進行分選時，磁極沿礦粒的移動方向多是單一極性排列，而分選小塊以及細粒的礦石時，呈極性交替排列。

一、筒式永磁磁選機磁系設計上有哪些特別之處_遠力為您講述筒式永磁磁選機磁系設計上有哪些特別之處磁場分布圖

1、筒式永磁磁選機套在磁系外的筒壁用的是非導磁不銹鋼材料，磁極板選用A3鋼，磁極的頂端角上使用NdFeB，其他的關鍵部分使用的是鐵氧體。從初始磁系結構的磁感應強度分布能得到，其磁場的平均值可以達到0.18T，基本上滿足設計要求，但磁極中線處和極間隙位置的磁場強度下降很快，磁場的分布不均勻，整體平均場強也較低。

2、這是因?yàn)榇艠O的兩端采用的是磁性能較強的釹硼材料，而靠近磁極中線位置采用的是鐵氧體材料。因此，有必要對原結構進行改進，采用NdFeB均勻布置的方式，所用NdFeB的材料總量沒有變化，只是將之平鋪于磁極的表面。

3、筒式永磁磁選機的磁場均勻性增加，磁極中線位置的磁感應強度下降程度明顯比采用原始磁系結構時下降的少，因此，采用該磁系結構是合理的，不過磁極間隙位置磁感應強度下降幅度依然非常大。在常規排列的開路磁系極間隙中加入跟主磁極性相同的輔助磁極，能夠提高磁場的強度，還能改變磁場的特性。因此，在氣隙中加入鐵氧體輔助磁極是非常有用的。
